Периклазовый кирпич

◉ П-89 П-91 П-95 П-97 П-98
◉ Щелочной огнеупорный кирпич
◉ MgO не менее 89%
◉ По ГОСТу
◉ Оптовые продажи
◉ Возможно производство по индивидуальному заказу
◉ Доставка по России и СНГ
◉ Минимальный заказа - 1 тонна

Whatsapp：
+8613803710548
Email：
rs-ogneupor@mail.ru

Отправить письмо Узнать цену

Описание Характеристики Применение Оставить заявку Похожие товары

Описание

Магнезитовый кирпич - это щелочной огнеупорный материал с содержанием магнезии более 90% и периклазом в качестве основной кристаллической фазы. Магнезиальный кирпич - это огнеупорный кирпич, изготовленный из плавленой магнезии или спеченной магнезии при высокой температуре. Магнезиальные кирпичи обладают высокой огнеупорностью, хорошей устойчивостью к щелочному шлаку, высокой температурой размягчения под нагрузкой, но плохой устойчивостью к тепловому удару.
По составу MgO подразделяется на П-89 П-91 П-95 П-97 П-98

Характеристики:

Наименование	Показатели
Наименование	П-98	П-97A	П-97B	П-95A	П-95B	П-91	П-89
MgO % ≥	97.5	97.0	96.5	95.0	94.5	91.0	89.0
SiO₂ % ≤	1.00	1.20	1.5	2.0	2.5	-	-
CaO %≤	-	-	-	2.0	2.0	3.0	3.0
Кажущаяся пористость, % ≤	16	16	18	16	18	18	20
Объемная плотность, г/см3 ≥	3.0	3.0	3.0	2.95	2.95	2.90	2.85
Предел прочности на сжатие, Мпа	60	60	60	60	60	60	50
Температуры начала деформации 0,2 МПа, ℃	1700	1700	1700	1650	1650	1560	1500
Дополнительная усадка %	1650℃×2ч. -0.2~0	1650℃×2ч. -0.2~0	1650℃×2ч. -0.2~0	1650℃×2ч. -0.3~0	1650℃×2ч. -0.3~0	1600℃×2ч. -0.5~0	1600℃×2ч. -0.6~0

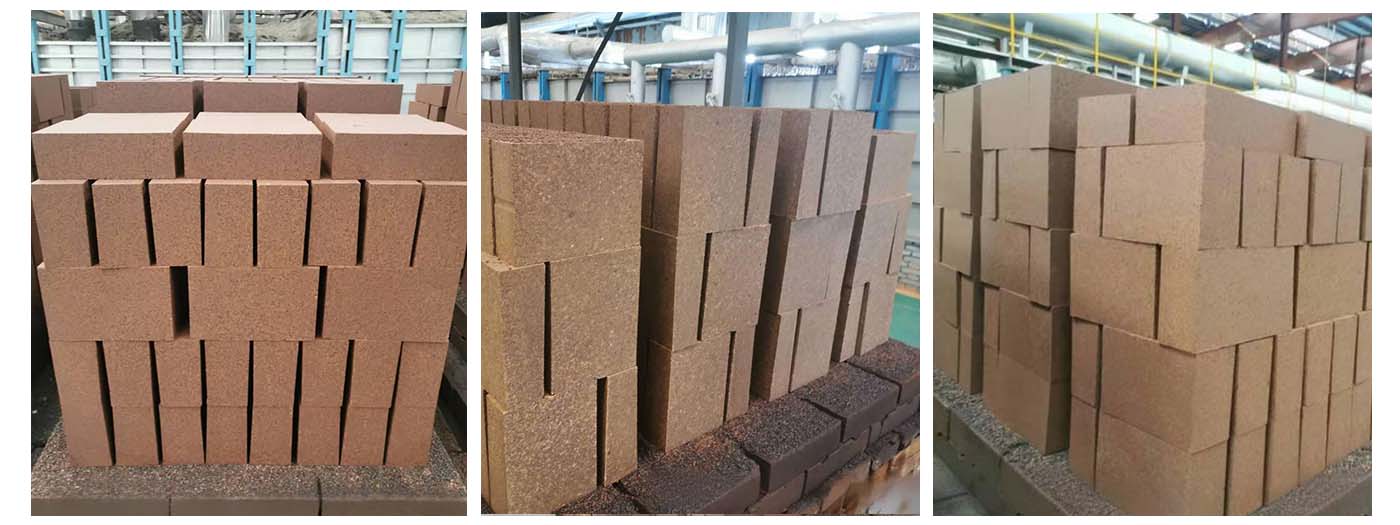

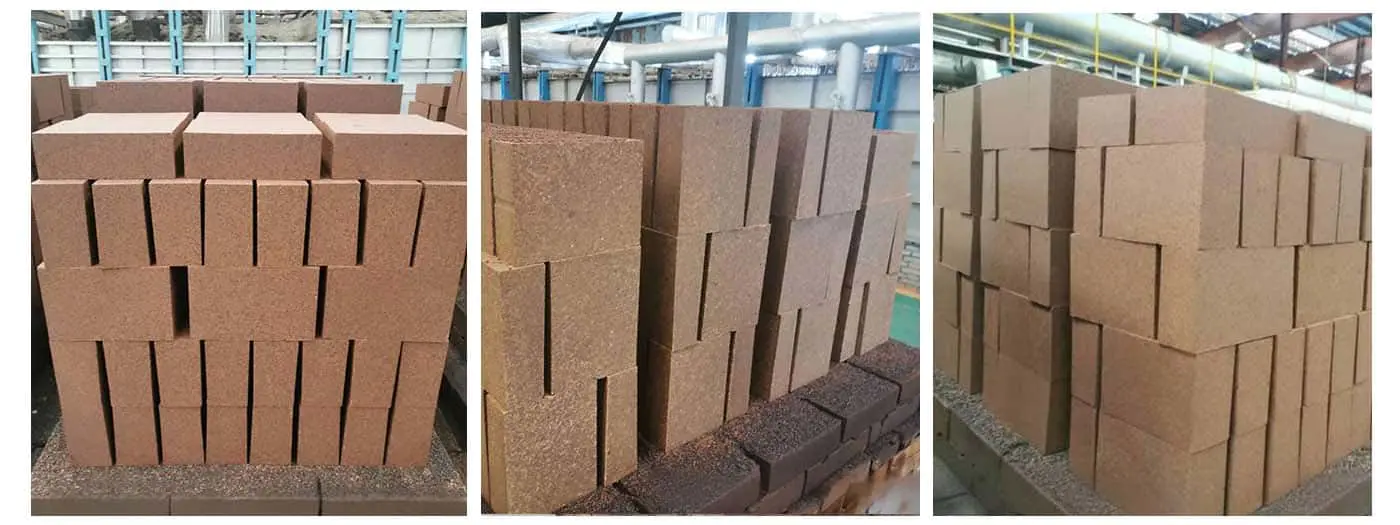

Изделия магнезитовые(периклазовые):
Это обожженый ктрпич. Один из традиционных продукции нашего завода. Изготавливается из различных сортов магниевого песка в качестве сырья, формуется под высоким давлением и обжигается при высокой температуре. Он обладает отличной устойчивостью к сильной щелочной шлаковой коррозии, устойчивостью к повреждению щелочным паром, устойчивостью к повреждению окислительным восстановлением и хорошей теплопроводностью. Он широко используется в рабочем слое и защитной футеровке металлических плавильных печей. Такие как сталеплавильные плоские печи, электрические печи, конвертеры, печи для смешивания железа, печи для плавки цветных металлов, отражательные печи, руднотермические печи и так далее.

Бесплатная Консультация

Строгий контроль качества
На этапе контроля производства наш завод создал совершенную систему проверки и контроля качества, которая строго отслеживает и управляет каждым звеном производственного процесса, чтобы гарантировать, что качество продукции соответствует стандартам и требованиям клиентов.

Интеллектуальная автоматическая производственная линия
● Автоматизированное управление и интеллектуальный контроль сокращают вмешательство человека, повышают эффективность и стабильность производства!
● Достижение оптимального использования ресурсов, снижение производственных затрат, более быстрое и эффективное производство огнеупорной продукции, отвечающей установленным требованиям!
● Точный контроль качества для обеспечения стабильного и контролируемого качества продукции!

Применение:

П‑89 и П‑91 — в менее нагруженных или умеренно агрессивных зонах: регенераторы стекловаренных печей, отдельные участки футеровки в цветной металлургии, зоны с умеренными тепловыми нагрузками. У них чуть ниже огнеупорность и стойкость к шлакам по сравнению с более «чистыми» марками, но они экономичнее.

П‑95 — в ответственных участках металлургических агрегатов, где уже критично содержание примесей: стены и поды в нагревательных и кузнечных печах, отдельные зоны цементных вращающихся печей, футеровка котельных топок в зонах контакта со щелочными зольными отложениями.

П‑97 и П‑98 — в самых жёстких условиях: рабочие зоны сталеплавильных печей, участки с прямым контактом с основными шлаками и высокими температурами. Высокая чистота по CaO и SiO₂ даёт лучшую коррозионную стойкость и более высокую температуру начала размягчения.

Сталеплавильные печи (мартеновские, электродуговые, конвертеры) — кладка стен и подов рабочего пространства, где есть контакт с железистыми и основными шлаками. Чем выше марка (П‑97/П‑98), тем лучше стойкость в «горячей» зоне.

Кузнечные и нагревательные печи — поды и стены для нагрева слитков и заготовок: здесь важны высокая температура службы и прочность под нагрузкой.

Стекловаренные печи — преимущественно регенераторы (насадочные камеры), где чередуются нагрев и охлаждение, а также важна стойкость к щелочной пыли и парам. Чаще используют П‑89/П‑91 из‑за баланса термостойкости и стоимости.

Цементные вращающиеся печи — зоны спекания и переходные зоны, где футеровка контактирует с клинкерным расплавом и щелочными парами.

Печи цветной металлургии — участки, подверженные воздействию основных расплавов и паров (например, при плавке сплавов с щелочными компонентами).

Котельные топки и энергетические агрегаты — зоны с контактом со щелочными золами и высокотемпературными газами (особенно при сжигании топлива с высоким содержанием щелочных элементов).

ОФОРМИТЬ ЗАЯВКУ:

Хотите узнать цену? Пожалуйста, оставьте сообщение ниже.
