Описание

Высокоглиноземистые огнеупорные кирпичи являются одним из видов огнеупорных материалов. В качестве основного сырья в них используется высокоглиноземистый шамот, в качестве связующего вещества - алюминатный кальциевый цемент, микропорошок SiO2, ρ-Al2O3 микропорошок. кирпичная глина состоит из многоуровневых пропорций частиц, которые формируются под высоким давлением и высушиваются. Обжигается при высокой температуре. Основным компонентом этого огнеупорного кирпича является Al2O3. Если содержание Al2O3 превышает 90%, то он называется корундовым кирпичом.

Высокоглиноземистые огнеупоры (high-alumina refractories) - алюмосиликатные огнеупоры, содержащие > 45% А12О3. Высокоглиноземистые огнеупоры подразделяются на муллитокремнеземистые (МКР, 45-62% А12О3), муллитовые (МЛ, 62-72%) и муллитокорундные (МК, 72-90%). Изделия МКР изготавливают на основе шамота из бокситов, глин и бокситов, а также концентратов высокоглиноземистых алюмосиликатов, МЛ и МК - на основе технического глинозема, электрокорунда, маложелезистых бокситов, богатых глиноземом. Высокоглиноземистые огнеупоры применяют для футеровки сталеразливочных, промежуточных и чугуновозных ковшей, скользящих затворов ковшей, сводов электродуговых печей, лещади и горна домен, печей, воздухонагревателей нагревательных печей и др. тепловых агрегатов с рабочей температурой выше 1300-1350°С, а также в качестве стаканов для разливки стали, трубок для термопар и др. Неформованные высокоглиноземистые огнеупоры типа МЛ и МК применяют в виде набивных масс (для сталеразливочных ковшей), заполнителей огнеупорных бетонов, мертелей и т.п.

В связи с различием ресурсов национальные стандарты не полностью совпадают. Например, в европейских странах нижний предел содержания Al2O3 для высокоалюминиевых огнеупорных материалов составляет 42 %. В Китае высокоглиноземистые кирпичи обычно делятся на три сорта в зависимости от содержания Al2O3: I класс - содержание Al2O3 >75%; II класс - содержание Al2O3 60-75%; III класс - содержание Al2O3 48-60%. Процесс производства высокоглиноземистого кирпича и многошамотного кирпича аналогичен. Разница заключается в более высокой доле шамота в ингредиентах, которая может достигать 90-95%. Перед дроблением шамот необходимо отсортировать и просеять, чтобы удалить железо. Температура обжига выше, например, когда высокоглиноземистые огнеупорные кирпичи, такие как I и II, обжигаются в туннельной печи, температура обычно составляет 1500-1600°C.

Свойства высокоглиноземистого огнеупорного кирпича:

(1) Огнеупорность. Огнеупорность высокоглиноземистого кирпича выше, чем у шамотного и полукремнеземистого кирпича, достигая 1750-1790 градусов, и он является передовым огнеупорным материалом.

(2) Температура размягчения под нагрузкой. Поскольку высокоглиноземистые изделия имеют высокое содержание Al₂O₃, мало примесей и меньше легкоплавкого стекла, температура размягчения под нагрузкой выше, чем у шамотных кирпичей. Температура размягчения под нагрузкой высокоглиноземистых изделий обычно превышает 1420-1550 градусов. Однако, поскольку кристалл муллита не образует сетевой структуры, температура размягчения под нагрузкой все еще не так высока, как у кремнеземистого кирпича.

(3) Устойчивость к шлаку. Высокоглиноземистый огнеупорный кирпич содержит больше Al₂O₃, который близок к нейтральным огнеупорным материалам и может противостоять эрозии кислотного шлака и щелочного шлака. Из-за содержания SiO₂ способность противостоять щелочному шлаку слабее, чем кислотному шлаку.

(4) Химическая стойкость. Высокоглиноземистые огнеупорные изделия очень устойчивы к коррозии и реакциям окисления и восстановления кислого или щелочного шлака и расплавленного металла, и повышаются по мере увеличения содержания Al₂O₃ и уменьшения содержания вредных примесей.

Характеристики:

ООО «Rongsheng огнеупоры» — сильный огнеупорный завод в Китае, Высокий профессионализм команды экспертов, наличие собственного научно-исследовательского института новых огнеупорных материалов и накопленный опыт в проектировании и технической работе позволяют нам выпускать продукцию любого стандарта и размера. Мы накопили 20+ лет опыта эффективного взаимодействия с потребителями в РФ и странах СНГ. Мы можем предложить следующие российские марки:

Муллитовые изделия МЛС МЛУ МЛЦ

Муллитовые кирпичи МЛС МЛУ общего назначения для футеровки различных тепловых агрегатов, муллитовый кирпич для вращающихся печей.

Наименование	МЛС-62	МЛС-70	МЛУ-62	МЛЦ-62	МЛЛД
Al₂O₃ % ≥	62	70	62	62	63
Fe₂O₃ % ≤	1,4	1,5	1,4	1,5	1,2
Предел прочности при сжатии(МПа), ≥	30	60	24	25	30
Температура начала размягчения под нагрузкой Н/мм2, °С ≥	1450	1450	1450	1550	1500
Кажущаяся пористость, % ≤	22	25	22	24	19
Дополнительный линейный рост 1500℃ %	0,3	0,3	0,4	0,4	0,2

Муллитовые изделия МЛТ МЛЛ МЛЛТ МЛЛД

МЛТ МЛЛ МЛЛТ - муллитовые легковесные теплоизоляционные кирпичи МЛЛД - изделия высокоогнеупорные муллитовые для кладки лещади доменных печей.

Наименование	МЛТ-1,0		МЛТ-1,1		МЛТ-1,3		МЛЛ-1,0		МЛЛ-1,3		МЛЛТ-1,0		МЛЛТ-1,3
Al₂O₃ % ≥	62		62		62		65		65		62		62
Fe₂O₃ % ≤	1,5		1,5		1,5		1,5		1,5		1,5		1,4
Объемная плотность, г/см3 ≥	1,0		1,1		1,3		1,0		1,3		1,0		1,3
Прочность на сжатие при к. т., МПа, ≥	10		8,0		3,0		10		20		10		20
Рабочая температура, ℃ ≥	1550		1550		1550		1550		1550		1550		1550
Дополнительный линейный рост 1550℃ %	1		1		1		1		1		1		1
*Теплопроводность, Вт/(мК) ≤**	350 ± 25°С	600 ± 25°С	350 ± 25°С	600 ± 25°С	350 ± 25°С	600 ± 25°С	350 ± 25°С	600 ± 25°С	350 ± 25°С	600 ± 25°С	350 ± 25°С	600 ± 25°С	350 ± 25°С	600 ± 25°С
	0,7	0,8	0,55	0,6	0,5	0,6	0,7	0,7	0,8	0,8	0,6	0,7	0,7	0,8

Муллитокорундовые изделия МКС МКП МКУ

Муллитовые кирпичи МКС МКП МКУ общего назначения предназначены для кладки различных тепловых агрегатов с максимальной температурой применения 1200-1500 °C.

Наименование	МКС-72	МКС-80	МКС-90	МКС-95	МКП-72	МКУ-90
Al₂O₃ % ≥	72	80	90	95	72	90
Fe₂O₃ % ≤	1,5	0,5	0,5	0,2	1,5	0,8
Объемная плотность, г/см3 ≥	2,5	2,7	2.85	2.9	-	-
Предел прочности при сжатии, Н/мм2 ≤	30	60	100	100	50	60
Температура начала размягчения под нагрузкой Н/мм2, °С ≥	1500	1650	1700	1700	1550	1670
Кажущаяся пористость, % ≤	24	-	-	-	16	19
Дополнительный линейный рост 1500℃ %	-1,0	0,3 1600℃×3ч	0,2 1600℃×3ч	0,2 1600℃×3ч	1,0	-

Муллитокорундовые изделия МКФ МКБ МКЦ

Муллитокорундовый кирпич МКФ - МуллитоКорундовые изделия на Фосфатных связках,
Муллитокорундовый кирпич МКБ - МуллитоКорундовые изделия на основе Бокситов,
Муллитокорундовый кирпич МКЦ - МуллитоКорундоЦиркониевые изделия.

Наименование	МКФ	МКБ-75	МКБС-75	МКЦ
Al₂O₃ % ≥	85	75	75	75
Fe₂O₃ % ≤	0,8	2,2	2,2	-
ZrO₂ % ≤	-	-	-	25
Объемная плотность, г/см3 ≥	-	-	-	2,6
Предел прочности при сжатии, Н/мм2 ≤	80	40	-	-
Температура начала размягчения под нагрузкой, °С ≥	1600	1420	-	-
Кажущаяся пористость, % ≤	15	23	17-22	22
Дополнительный линейный рост 1600℃ %	-	2,5	-	-

Муллитокорундовые изделия МКВ МКВН МКСК

Муллитокорундовые кирпичи МКВ МКВН предназначены длякладки Воздухонагревателей и воздухопроводов горячего дутья доменных печей, Муллитокорундовый кирпич МКСК - муллитокорундовые стакан и стакан-коллектор

Наименование	МКВ-72	МКВН-72	МКСК-80	МКСК-90
Al₂O₃ % ≥	72	72	80	90
Fe₂O₃ % ≤	1,2	1,1	-	0,5
Предел прочности при сжатии, Н/мм2 ≤	50	40	-	-
Температура начала размягчения под нагрузкой, °С ≥	1550	1580	-	-
Огнеупорность, ℃ ≥	-	-	1770	1770
Кажущаяся пористость, % ≤	21	23	20	24
Дополнительный линейный рост 1600℃ %	0,8	0,8	-	-

Применение:

Высокоглиноземистые кирпичи, как основной материал в области высокотемпературных технологий, используются в цементной и стекольной промышленности, в металлургии, нефтехимической промышленности и так далее;

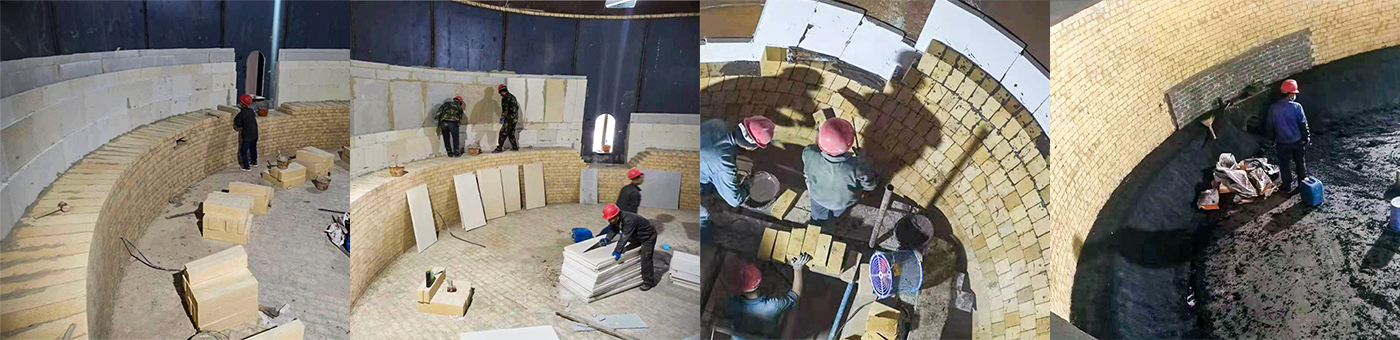

Высокоглиноземистые кирпичи используются в высокотемпературных промышленных печах, таких как доменные печи, конвекционные печи, электрические печи, отражательные печи и вращающиеся печи.
Кроме того, высокоглиноземистый кирпич может быть изготовлен в фасонной форме в соответствии с требованиями промышленных печей, таких как насадочный блок для мартеновской печи, пробка и стакан для разливки стали и т.д. Высокоглиноземистый огнеупорный кирпич также может быть изготовлен и обработан в различные формы в соответствии с чертежами, требуемыми клиентами.

ОФОРМИТЬ ЗАЯВКУ:

Хотите узнать цену? Пожалуйста, оставьте сообщение ниже.

Изделия муллитовые муллитокорундовые
