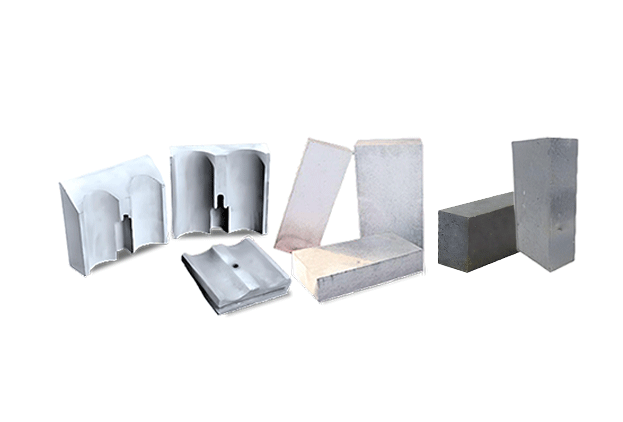

Карборундовый кирпич (Кирпич из карбида кремния)

Описание

Карборундовые кирпичи по методом связки можно разделить на оксидные (глиняные, муллитовые, SiO2), нитридные (Si3N4, сиалоновые), самосвязанные (β-SiC и рекристаллизованный карбид кремния) и реакционный спеченный карборундовый кирпич инфильтрованный кремний.

Самосвязанный карборундовый кирпич

Карборундовый кирпич на β-SiC связке
Этот продукт производится путем объединения исходных частиц SiC и β-SiC, образующихся в результате реакции на месте металлического кремниевого порошка и углеродного порошка в сырье при высокой температуре. Связанная фаза имеет небольшой размер зерна и высокую активность, устойчивость к окислению и эрозии водяного пара и механическая прочность немного уступают кирпичу из карбида кремния на Si3N4 связке, но другие свойства близки.

Рекристаллизованный карборундовый кирпич
Этот продукт также известный как R-SiC, соединяется путем добавления эффективного поверхностно-активного вещества в сырьевой материал α-SiC и спекания при высокой температуре в защитной атмосфере, чтобы заставить SiC испаряться, коалесцировать и рекристаллизоваться на связке частиц SiC. Он обладает превосходными свойствами, такими как высокая прочность при высокой температуре, легкий вес, отсутствие шлаков, хорошая теплопроводность, меньшее накопление тепла, долгий срок службы и т.д.
Он широко используется в керамике, нефтехимии, аэрокосмической промышленности и других областях и является превосходным высокотемпературным инженерным материалом.

Реакционный спеченный карборундовый кирпич инфильтрованный кремний

Кирпичи Si-SiC изготавливаются путем использования реактивной жидкости или сплава Si для проникновения в пористую керамику, содержащую C, посредством капиллярной силы и реакции для получения SiC для завершения процесса пломбирования.
Кирпичи SiSiC обладают всеми преимуществами керамики SiC: высокой прочностью, высокой твердостью, хорошей стойкостью к тепловому удару, хорошей износостойкостью и коррозионной стойкостью, высокой теплопроводностью, низким коэффициентом линейного расширения и отличной стойкостью к окислению, что представляет собой высокотехнологичный керамический материал с отличными характеристиками. Обладает превосходной устойчивостью к окислению, несущей способностью и стабильностью объема.

Карборундовый кирпич на нитридной связке

Карборундовый кирпич на связке Si3N4
Это передовой огнеупорный материал, в котором карбид кремния является основным сырьем, а Si3N4 - связующей фазой. Он придерживается многих отличных свойств нитрида и SiC и имеет различные отличные характеристики, такие как высокая прочность при высокой температуре, большая теплопроводность, небольшой коэффициент линейного расширения, хорошая устойчивость к тепловому удару, хорошая устойчивость к эрозии щелочи, хорошая устойчивость к окислению, сильная устойчивость к эрозии цинка, меди, алюминия и расплава свинца и хорошая высокотемпературная износостойкость и т.д. Широко используется в сталелитейной, цветной металлургии, керамике и других отраслях промышленности.

Карборундовый кирпич на сиалоновой(Sialon) связке
Оба кирпича из карбида кремния на нитридной связке, производительность в целом похожа, из-за различных условий фазы связи в микроструктуре и производительности есть некоторые различия, щелочная эрозия и сопротивление окислению водяным паром карборундового кирпича на сиалоновой связке немного лучше, чем кирпич на связке Si3N4, в то время как сопротивление тепловому удару немного уступает последнему, в зависимости от конкретной ситуации они могут быть разумно выбраны.

Карборундовый кирпич на оксидной связке

Карборундовый кирпич на глинистой связке
Это огнеупорные изделия, изготовленные из карбида кремния в качестве основного сырья и обожженные с использованием глины в качестве связующего вещества. Его характеристики - высокая теплопроводность, низкий коэффициент теплового расширения, хорошая устойчивость к тепловому удару и износостойкость.

Карборундовый кирпич на муллитовой связке
Изготовлен из сырья высокой чистоты, в качестве основного сырья используется промышленный карбид кремния, который образуется на месте и кристаллически преобразуется в муллитовую фазу, играющую связующую роль. По сравнению с какирпичом на глинистой связке, его характеристики лучше.

Карборундовый кирпич на кремнеземистой SiO2 связке
Производятся путем добавления определенного количества кварцевого порошка, который повышает устойчивость к окислению путем связывания частиц карбида кремния вместе с помощью образующейся пленки кремнезема. Высокотемпературные характеристики лучше, чем у кирпича на глинистой связке, а высокотемпературная прочность выше, чем у кирпича на муллитовой связке.

Характеристики:

Самосвязанный карборундовый кирпич

Наименование	Развидность
	на β-SiC связке	Рекристаллизованный SiC
SiC %	≥94	≥99
Объемная плотность, г/см³	≥2.63	≥2.65
Кажущаяся пористость, %	≤17	≤15
Холодный модуль разрыва, МПа	≥30	≥90
Горячий модуль разрыва, 1400℃, МПа	≥30	≥90
Холодная прочность на раздавливание, Мпа	≥140	≥300
Коэф.термич.расшир. 20~1000℃, α-10^-6, 1/град	5.5	4.8
Теплопроводность, 1000℃, вт/(м*град)	≥12	≥20

Реакционный спеченный карборундовый кирпич инфильтрованный кремний

Наименование	Показатели
SiC %	≥80
Si %	12~18
Объемная плотность, г/см3	≥3.0
Кажущаяся пористость, %	≤0.5
CMOR MPa	≥220
HMOR MPa 1400℃	≥240
Холодная прочность на раздавливание, Мпа	≥800
Коэф.термич.расшир. α-10 6, 1/град 20~1000℃	4.5
Теплопроводность, вт(м*град) 1000℃	≥40

Карборундовый кирпич на нитридной связке

Наименование	Показатели
Развидность	на связке Si3N4	на связке Si3N4	на сиалоновой(Sialon) связке
SiC %	≥70	≥72	≥71
Si3N4 %	≥20	≥20	/
N %	/	/	≥5.5
Al2O3 %	/	/	≥5
Fe2O3 %	≤1.0	≤0.7	≤0.7
Объемная плотность г/см³	≥2.60	≥2.65	≥2.65
Кажущаяся пористость %	≤18	≤16	≤16
Холодный модуль разрыва МПа	≥40	≥45	≥45
Горячий модуль разрыва, 1400℃, МПа	≥40	≥45	≥45
Холодная прочность на раздавливание, Мпа	≥150	≥160	≥150
Теплопроводность, вт/(м*град) 1000℃	≥15.5	≥16	/

Карборундовый кирпич на оксидной связке

Наименование	Развидность
Наименование	на глинистой связке	на муллитовой связке	на кремнеземистой SiO2 связке
SiC %	＞85	＞70	≥90
Объемная плотность г/см³	2.5~2.6	2.55~2.65	2.6~2.7
Кажущаяся пористость, %	≤20	≤16	≤15
Холодная прочность на раздавливание, Мпа	≥100	≥100	≥120
Холодный модуль разрыва	≥20	≥25	≥25
Коэф.термич.расшир. 20~1000℃, α-10^-6, 1/град	4.6	4.6	4.7
Теплопроводность, вт/(м*град) 1000℃	≥11	≥11	≥13

Строгий контроль качества
На этапе контроля производства наш завод создал совершенную систему проверки и контроля качества, которая строго отслеживает и управляет каждым звеном производственного процесса, чтобы гарантировать, что качество продукции соответствует стандартам и требованиям клиентов.

Интеллектуальная автоматическая производственная линия
● Автоматизированное управление и интеллектуальный контроль сокращают вмешательство человека, повышают эффективность и стабильность производства!
● Достижение оптимального использования ресурсов, снижение производственных затрат, более быстрое и эффективное производство огнеупорной продукции, отвечающей установленным требованиям!
● Точный контроль качества для обеспечения стабильного и контролируемого качества продукции!

Применение:

Теплообменные устройства и рекуператоры

Это самое классическое и широкое применение. Благодаря высокой теплопроводности, кирпичи из карбида кремния используются для создания рекуператоров и регенераторов в промышленных печах.

Принцип: Горячие дымовые газы проходят через насадку из карборундового кирпича, нагревая его. Затем поток газа меняется на противоположный, и холодный воздух, проходя через горячую насадку, нагревается и подается в печь. Это значительно экономит топливо.
Где используется: Металлургические (сталеплавильные, прокатные), стекловаренные, керамические печи.

Футеровка зон с высокой тепловой нагрузкой

Карборундовый кирпич используют для защиты наиболее нагруженных участков печей.

Подовые плиты и своды в печах для обжига керамики, фарфора, абразивов.
Муфели — защитные кожухи, внутри которых нагреваются изделия, а снаружи горит топливо. Карборунд выдерживает большой перепад температур между внутренней и внешней стороной.
Выложка туннелей печей, где движутся вагонетки с изделиями.
Зона запальников и другие участки с открытым пламенем.

Устройства для сжигания топлива

Горелки и форсунки: Из карборунда делают элементы горелок (например, туннельные горелки), где требуется стойкость к высоким температурам и термоударам.
Колосники для сжигания твердого топлива.

Конструкционные элементы печей и оборудования

Направляющие и балки для печных конвейеров (садочные балки) в печах обжига. По ним движутся изделия, поэтому нужна высокая жаропрочность и стойкость к истиранию.
Трубы дымоходов и газоходов в условиях высокотемпературной и агрессивной среды.
Тигли и поддоны для плавки цветных металлов (алюминия, цинка, меди) и их сплавов.

Прочие специализированные применения

В химической промышленности: Для аппаратов, работающих с агрессивными средами при высоких температурах (например, в производстве серной кислоты).
В энергетике: Как элементы теплообменников в высокотемпературных системах.
В пирометаллургии: Для желобов, леток, миксеров при работе с расплавами цветных металлов.

ОФОРМИТЬ ЗАЯВКУ:

Хотите узнать цену? Пожалуйста, оставьте сообщение ниже.
