Рабочая среда котла с циркуляционным кипящим слоем - это истирание и удар высокоскоростных псевдоожиженных частиц, химические реакция и коррозия, частый тепловой обмен. Поэтому огнеупорная футеровка котла с ЦКС обладает высокой механической прочностью, отличной износостойкостью, хорошей коррозионной стойкостью, хорошей стойкостью к тепловому удару и так далее.

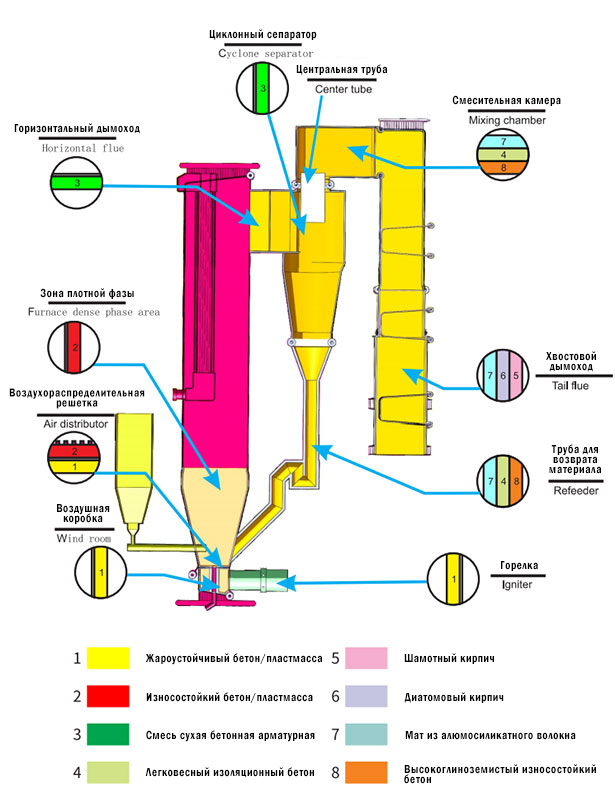

Топка
Бетон RSNM-B (зона плотной фазы, зона разбавленной фазы, свода котла и т.д.) Пластмасса RSNMKS (псевдоожиженный участок зоны плотной фазы)Циклонный сепаратор
Бетон RSNM-A или износостойкий кирпич RSNM-75 (используется для циклона, шлюза, трубы для возврата материала и т.д.)Экономайзер
RSZGN-42 огнеупорный кирпич RSNM-75 износостойкий кирпич RSNM-A плотный бетон RSQZ -0.7 легковесный бетон RSQZ -0.3/0.6 легковесные изляционные изделия RSNT-2 бетон (балка экономайзера) RSXWT-100 одеяло из огнеупорного волокнаДымоход для горелки Камера холодного воздуха
RSJZL -1 бетон RSNT-2 бетонХвостовой дымоход
RSNM-B бетон RSQZBW -650/1000 легковесные изляционные изделия RSZGN-42 огнеупорный кирпичНеформованные огнеупорные материалы
Неформованные огнеупоры являются наиболее важными огнеупорами, используемыми в котлах с ЦКС, на его долю приходится 70%~80% от общего количества. В котлах с ЦКС обычно используются низкоцементный бетон, износостойкий бетон с ультранизким содержанием цемента и бесцементный износостойкий бетон.В соответствии с условиями работы котла с циркулирующим кипящим слоем, износостойкий огнеупорный кирпич изготавливается из корунда и боксита суперкласса в качестве основного сырья, добавляется композитное связующее для тесного соединения матрицы и частиц, прессуется под высоким давлением, а затем спекается при высокой температуре. Кирпич отличается высокой прочностью на раздавливание, хорошей износостойкостью, стабильным объемом и хорошей устойчивостью к тепловому удару при средних и высоких температурах.
Шамотный кирпич изготавливается из клинкерной глины путем смешивания, формования, сушки, спекания и подгонки, характеризуется хорошей стойкостью к коррозии и истиранию, хорошей термостойкостью, хорошей стойкостью к растрескиванию, высокой механической прочностью, хорошей объемной стабильностью при высокой температуре. Шамотный кирпич используется для хвостового дымохода котла с ЦКС.
Износостойкий бетон, изготовленный из плавленого корунда, боксита высшего сорта, силлиманита, порошка глинозема и кремния в качестве сырья, отличаются удобной строительством, хорошей износостойкостью, хорошей устойчивостью к растрескиванию и высокой прочностью в ранние и средне-высокие температурные периоды, что позволяет преодолеть недостатки традиционных литейных материалов.
| Наименование | Показатели | |
| Объемная плотность, г/см³ | 110℃ ×24ч | ≥2.75 |
| Линейное изменение при повторном нагреве, % | 1100℃ ×3h | ±0.4 |
| Прочность на сжатие, МПа | 110℃ ×24ч | ≥100 |
| 1100℃ ×3h | ≥120 | |
| Модуль разрыва, МПа | 110℃ ×24ч | ≥10 |
| 1100℃ ×3h | ≥18 | |
| Термостойкость, теплосмены | 1000℃ вода | ≥20 |
| Износостойкость, куб. см | ASTM C-704 | ＜6 |
| Состав, мас.% | Al 2 O 3 | ≥75 |
| SiO 2 | ＜18 | |
| Предел рабочих температур, ℃ | 1600 | |
| Зона обслуживания | Зона плотной фазы и переходная зона камеры топки, дно печи, выход циклона, смесительная камера. | |
Бетон производится с добавлением карбида кремния, муллита и стальной фибры для улучшения свойств растяжения, прочности и сопротивления тепловому удару на основе технологии оптимизированных износостойких литейных материалов. Он используется в направлении резки на входе в циклонный сепаратор и в «целевой зоне» на циклоне котла с циркулирующим кипящим слоем, которые являются наиболее изнашиваемыми частями.
| Марка | RSNM-A | |
| Наименование | Показатели | |
| Объемная плотность, г/см³ | 110℃ ×24ч | ≥2.8 |
| Линейное изменение при повторном нагреве, % | 1100℃ ×3h | ±0.4 |
| Прочность на сжатие, МПа | 110℃ ×24ч | ≥100 |
| 1100℃ ×3h | ≥120 | |
| Модуль разрыва, МПа | 110℃ ×24ч | ≥17 |
| 1100℃ ×3h | ≥20 | |
| Термостойкость, теплосмены | 1000℃ вода | ≥25 |
| Износостойкость, куб. см | ASTM C-704 | ≤5 |
| Состав, мас.% | Al 2 O 3 | ≥80 |
| SiO 2 | ＜11 | |
| Предел рабочих температур, ℃ | 1600 | |
| Зона обслуживания | Горизонтальный дымоход на выходе из печи, прямая часть и конусообразная часть сепаратора, вход и выход, труба для возврата материала и погружной патрубок и т.д. | |
По сравнению с традиционным огнеупорными пластмассами, износостойкие пластмассы отличаются хорошей пластичностью, длительным сроком хранения, высокой прочностью и хорошей износостойкостью. Прочность материала увеличивается с повышением температуры благодаря использованию композитного связующего. Износостойкие пластмассы, в которых в качестве основного сырья используются плавленый корунд, муллит и бокситы высшего качества, а добавление белой глины Гуанси обеспечивает высокую пластичность огнеупорного пластика, повышает прочность на раздавливание и износостойкость, что особенно подходит для ремонта котлов с ЦКС и изготовления износостойкой монолитной футеровки. Огнеупорные пластмассы может быть переработан в непекающиеся материалы, после чего при необходимости печь может быть непосредственно запущена.
| Марка | RSNMKS-A | |
| Наименование | Показатели | |
| Объемная плотность, г/см³ | 110℃ ×24ч | ≥2.7 |
| Прочность на сжатие, МПа | 110℃ ×24ч | ≥80 |
| 1100℃ ×3h | ≥100 | |
| Модуль разрыва, МПа | 110℃ ×24ч | ≥12 |
| 1100℃ ×3h | ≥14 | |
| Состав, мас.% | Al 2 O 3 | ≥80 |
| Предел рабочих температур, ℃ | 1600 | |
| Износостойкость, куб. см | ASTM C-704 | ≤6 |
| Зона обслуживания | Износостойкие части, такие как зона плотной фазы, экран перегрева, целевая зона сепаратора, горизонтальный дымоход и т.д. | |
Большинство печей с ЦКС разжигаются под днищем, температура воспламенения высокая, а после воспламенения температура быстро повышается; Масляный пистолет выключается после того, как температура в котле достигнет 650 градусов, и температура мгновенно падает до 150 градусов. Поэтому требуются материалы, устойчивые к термическим ударам и обладающие высокой огнеупорностью, особенно в воздушной камере, горелке и воздушной камере с водяным охлаждением. Термостойкий бетон - лучший выбор для этих областей.
| Марка | RSKRZ-1 | |
| Наименование | Показатели | |
| Объемная плотность, г/см³ | 110℃ ×24ч | ≥2.8 |
| Прочность на сжатие, МПа | 110℃ ×24ч | ≥100 |
| 1100℃ ×3h | ≥120 | |
| Модуль разрыва, МПа | 110℃ ×24ч | ≥17 |
| 1100℃ ×3h | ≥20 | |
| Термостойкость, теплосмены | 1000℃ вода | ≥25 |
| Предел рабочих температур, ℃ | 1600 | |
| Зона обслуживания | Горелка, воздушный дымоход для розжига, камера с водяным охлаждением | |
Шамотный бетон, изготовленный из глиняного клинкера и алюминатного цемента в качестве основного сырья, отличается высокой огнеупорностью и хорошей устойчивостью к термическим ударам.
| Марка | RSNTJ-2 | |
| Наименование | Показатели | |
| Объемная плотность, г/см³ | 110℃ ×24ч | 2.2-2.4 |
| Прочность на сжатие, МПа | 110℃ ×24ч | ≥40 |
| 1100℃ ×3h | ≥50 | |
| Модуль разрыва, МПа | 110℃ ×24ч | ≥5 |
| 1100℃ ×3h | ≥6 | |
| Термостойкость, теплосмены | 1000℃ вода | ≥20 |
| Предел рабочих температур, ℃ | 1400 | |
| Зона обслуживания | Зажигательный канал, смесительная камера, балка экономайзера | |
