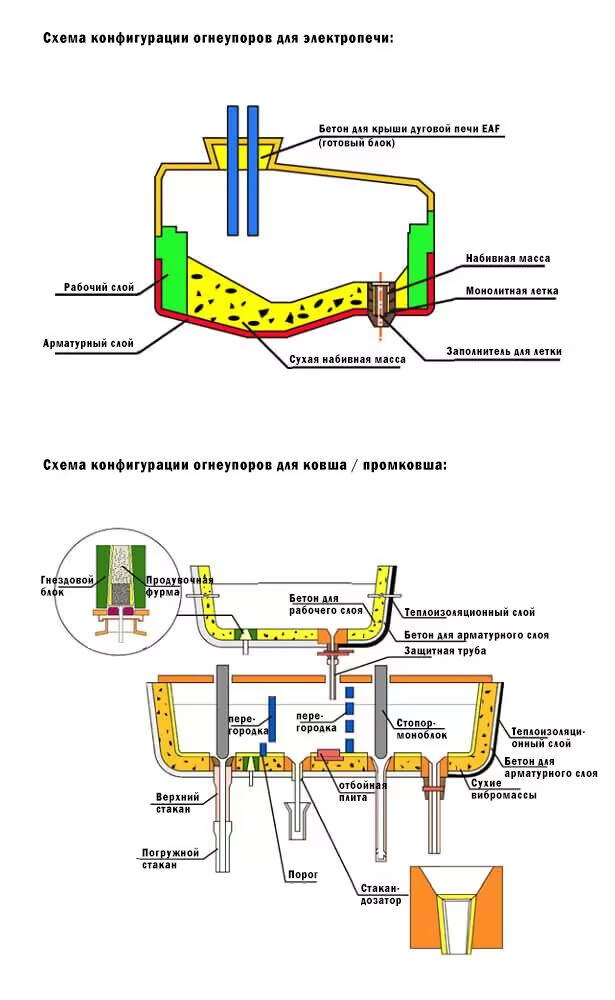

Огнеупоры для сталеплавильных печей:
Литые смеси и блоки для свода EAF Литые смеси и блоки для свода LFОгнеупоры для ковша и промковша:
Сухая набивная смесь для подины EAF Сухая набивная смесь для печи средней частотыОгнеупоры для непрерывного литья:
Бетонные смеси для футеровки ковша Фасонные огнеупоры для ковша Сухая вибросмесь для промковша Обмазки для промковша Литая смесь для арматурной футеровки промковшаОгнеупоры для непрерывного литья:
Скиммер и трубостоп Защитная труба,стопор-моноблок и погружной стакан (для непрерывного литья заготовки, блюма и сляба) Стакан-дозатор из циркония для квадратной заготовкиОгнеупоры для нагревательных печей:
Бетон для рабочей футеровки Пластичные огнеупоры Легковесные изоляционные литейные материалы Торкрет-масса для конвертера и ковша Хромокорундовый абразивостойкий блок Изделия из огнеупорного волокна (одеяло, ткань, плита и модуль)Огнеупоры для конвертера:
Магниево-углеродистые кирпичи Стакан Монолитная летка Торкрет-масса для лётки Магниевый маитериал для торкретирования Ремонтный огнеупор для конвертера Заполнитель для летки Материалы для стыка футеровки Материалы для горячего ремонтаМагнезиально-углеродистые кирпичи изготавливаются из щелочного оксида магния с высокой температурой плавления (температура плавления 2800℃) и углеродистых материалов с высокой температурой плавления, в которые шлак трудно проникает, добавляя различные неоксидные добавки и объединяя их с углеродными связующими. Это необожженные углеродистые композиционные огнеупоры. Магнезиальные углеродистые кирпичи обладает хорошей высокотемпературной стойкостью, сильной шлакоустойчивостью, хорошей стойкостью к тепловому удару и низкой высокотемпературной ползучестью.
| Наименование | MT-8 | MT-12 | MT-14 |
| MgO，% ≥ | 82 | 78 | 76 |
| C，% ≥ | 8 | 12 | 14 |
| Кажущаяся пористость, % ≤ | 6 | 5 | 4 |
| Объемная плотность, г/см 3 ≥ | 2.98 | 2.95 | 2.93 |
| Холодная прочность на раздавливание, МПа ≥ | 30 | 35 | 40 |
| Модуль разрыва (1400°С-0,5ч.), МПа ≥ | 5 | 8 | 12 |
Основной кристаллической фазой магниевого кирпича является магнезит(периклаз), периклазовый кирпич является основным продуктом в щелочных огнеупорах. Он обладает высокой огнеупорностью и хорошей стойкостью к оксидам железа и щелочному шлаку.
| Наименование | MZ-92 | MZ-95 | DMZ-97 | DMZ-98 |
| MgO，% ≥ | 92 | 95 | 96.8 | 97.5 |
| SiO 2 ，% ≤ | 3 | 2.5 | 1.5 | 1.0 |
| CaO，% ≥ | 2.5 | 2.0 | 1.2 | 1.2 |
| Кажущаяся пористость, % ≤ | 18 | 18 | 16 | 15 |
| Объемная плотность, г/см 3 ≥ | 2.92 | 2.95 | 3.10 | 3.15 |
| Холодная прочность на раздавливание, МПа ≥ | 55 | 60 | 70 | 80 |
| Температура начала размягчения под нагрузкой 0,2Н/мм2, °С ≥ | 1550 | 1600 | 1700 | 1700 |
| Термостойкость, 1100℃ ≥ | 10 | 10 | 8 | 8 |
Динасовый кирпич изготовлен из кварцевого камня, содержание SiO2 превышает 93%, он обладает хорошей устойчивостью к кислотным шлакам и хорошей теплопроводностью. Тугоплавкость составляет 1690~1710°C, температура начала размягчения превышает 1620°C.
| Наименование | RG-95 | ||
| Кирпич для стен печи | Блок насадочный | ||
| Содержание мас. % | SiO 2 | ≥95 | |
| Al 2 O 3 | ≤1.0 | ||
| Fe 2 O 3 | ≤1.2 | ||
| Кажущаяся пористость, % ≤ | ≤22 | ≤24 | |
| Истинная плотность, г/см 3 | ≤2.33 | ≤2.34 | |
| Холодная прочность на раздавливание, МПа ≥ | ≥40 | ≥30 | |
| Температура начала размягчения под нагрузкой 0,2Н/мм2, °С ≥ | ≥1650 | ||
| Остаточный кварц % | ≤1.5 | ||
| Деформация % (0,2MPa, 1500℃, 0ч~50ч) | ≤0.8 | ||
|
Коэф.термич.расшир. % ( 1000℃)
|
≤1.28 | ||
| Наименование | Значение показателя | |||
| Бетон алюмомагниевый шпинельный | Бетон корундо-шпинельный | Низкоцементный бетон ВГБС | Муллитовый саморастекающийся бетон | |
| MgO，% ≥ | 13 | 3.5 | - | - |
| Al 2 O 3 , % ≥ | 70 | 92 | 70 | 75 |
| Fe 2 O 3 , % ≤ | - | - | 1.2 | 1.0 |
| Истинная плотность, г/см 3 ≥ | 2.8 | 3.1 | 2.8 | 2.75 |
| Модуль разрыва, МПа ≥ | 6 | 9.2 1400℃*0.5ч | 9 | 10 |
| Холодная прочность на раздавливание, МПа ≥ | 42 | 64 | 65 | 100 |
| Линейное изменение при повторном нагреве, % (1500°С, 3ч.) | ±1.0 | 0~0.5 | ±0.6 | 0~-0.5 |
rs-ogneupor@mail.ru
+8613903860375
