Монолитные огнеупоры на основе карбида кремния
Монолитные огнеупоры на основе карбида кремния включают в себя карбидкремниевый бетон, карбидкремниевую набивную массу, карбидкремниевый мертель, мертель для композитного кирпича.Глиноземисто-кремнеземистый огнеупорный материал
Глиноземно-кремнеземистые монолитные огнеупоры включают сухий непроницаемый бетон, высокопрочный бетон, легкие бетон, изоляционный огнеупорный мертель.Низкоцементный бетон
Дозировка цемента используемого для производства низкоцементного бетона - около 5%. Содержание СаО составляет менее 2,5%. Ключевым моментом является использование ультратонких порошков для замены части или большей части цемента на основе алюмината кальция. Этот материал отличается высокой прочностью и стабильностью характеристик.Антиинфильтрационный бетон
Этот огнеупорный материал изготовлен из глинозема высшего сорта в качестве основного сырья, а в качестве связующего используется чистый кальциевый алюмосиликатный цемент. Благодаря добавлению антисмачивающего агента и оптимизации структуры матричного состава, он обладает хорошей устойчивостью к проникновению жидкого алюминия.Высокоглиноземистая пластичная масса
Этот продукт изготовлен из высококачественного боксита в качестве основного сырья и фосфата в качестве связующего вещества. Он обладает такими характеристиками, как длительный срок хранения, хорошая устойчивость к тепловым ударам и хорошие строительные характеристики.Легковесный изоляционный бетон
Этот огнеупорный материал изготавливается из легкого заполнителя муллита, и плавающие гранулы в качестве основного сырья, а в качестве связующего используется алюминатный цемент. Он обладает хорошей теплопроводностью, высокой прочностью и т.д. Он широко используется для теплоизоляции печей.

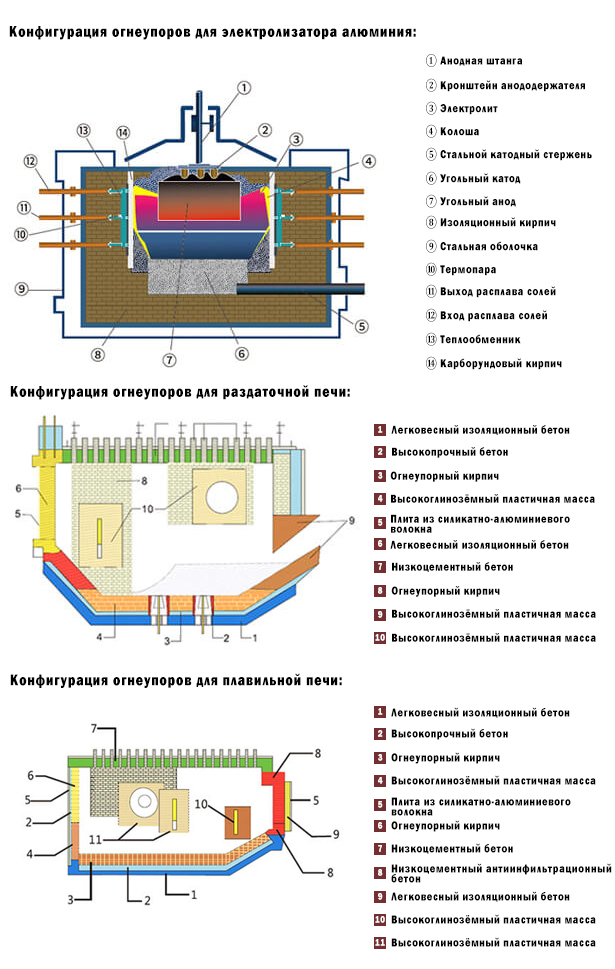

Кирпичи для алюминиевого электролизера (кирпичи с боковыми стенками, угловые кирпичи и композитные кирпичи)
Этот продукт, изготовленный не только из высококачественного карбида кремния и порошка промышленного кремния
в качестве сырья, но и путем формования вибрационным давлением и ступенчатого оксидирования под высоким давлением,
характеризуется хорошей коррозионной стойкостью к криолиту, высокой стойкостью к окислению, высокой термостойкостью,
высокой теплопроводностью и длительным сроком службы. Поэтому он является идеальным материалом для боковыми стенками
крупномасштабной электролитической ячейки 180KVA с предварительным обжигом. По сравнению с углеродными блоками,
этот продукт повышает эффективность использования тока, снижает потребление энергии постоянного тока.
Карбидкремниевые изделия на нитридной связке
Этот кирпич обладает такими характеристиками, как высокая термостойкость, устойчивость к коррозии и растеканию расплавленного алюминия (алюминиевого сплава), отсутствие загрязнения расплавленным алюминием (алюминиевым сплавом) и хорошая устойчивость к тепловому удару. Он в основном используется в процессе литья алюминия (алюминиевого сплава), плавления и рафинирования.
Периклазохромитовый прямосвязанный кирпич. Это огнеупорный продукт, непосредственно связанный с магнезитом и магниево-хромовой шпинелью в качестве основной кристаллической фазы. Кирпичи изготавливаются из спеченной(павленной) магнезии высокой чистоты с содержанием SiO2 менее 2% и хромита в качестве сырья, спечены при высокой температуре. Отличающийся низкой пористостью, высокой прочностью на сжатие, высокой износостойкостью, хорошей устойчивостью к эрозии, отслаиванию и термическим ударам, он применяется в зоне обжига барабанной печи для сухого процесса производства цемента.
| Наименование | Периклазохромитовый прямосвязанный кирпич | ||||||||||
| RSM Ge-8A | RSM Ge-8B | RSM Ge-12A | RSM Ge-12B | RSM Ge-16A | RSM Ge-16B | RSM Ge-18A | RSM Ge-18B | RSM Ge-20 | RSM Ge-22 | RSM Ge-26 | |
| MgO , % ≥ | 82 | 76 | 75 | 70 | 70 | 65 | 65 | 62 | 65 | 60 | 55 |
| Cr 2 O 3 , % ≥ | 8 | 8 | 12 | 12 | 16 | 16 | 18 | 18 | 20 | 22 | 26 |
| SiO 2 ,% ≤ | 1.5 | 2.5 | 1.5 | 2.5 | 1.5 | 2.5 | 1.5 | 2.5 | 2.0 | 2.0 | 2.0 |
| Кажущаяся пористость, % ≤ | 17 | 18 | 17 | 18 | 17 | 18 | 17 | 18 | 19 | 19 | 20 |
| Прочность на сжатие, МПа ≥ | 45 | 45 | 45 | 45 | 45 | 40 | 45 | 40 | 40 | 40 | 40 |
| Температура начала размягчения под нагрузкой 0,2Н/мм2, °С ≥ | 1700 | 1650 | 1700 | 1650 | 1700 | 1650 | 1700 | 1650 | 1700 | 1700 | 1700 |
| Термическое расширение (1400℃), % | 1.5 | -- | - | -- | 1.6 | -- | -- | - | -- | -- | 1.8 |
| Наименование | Периклазохромитовый кирпич | |||
| RSMGe-8 | RSMGe-12 | RSMGe-16 | RSMGe-20 | |
| MgO , % ≥ | 60 | 55 | 45 | 40 |
| Cr 2 O 3 , % ≥ | 8 | 12 | 16 | 20 |
| Кажущаяся пористость, % ≤ | 21 | 21 | 22 | 22 |
| Прочность на сжатие, МПа ≥ | 30 | 30 | 25 | 25 |
| Температура начала размягчения под нагрузкой 0,2Н/мм2, °С ≥ | 1530 | 1550 | 1550 | 1550 |
Этот огнеупорный продукт изготавливается из частиц плавленого магнезиального хрома, высокочистой плавленой или спеченной магнезии и хромового концентрата в качестве сырья, обожженного при сверхвысокой температуре. Он обладает устойчивостью не только к термическим ударам, но и к коррозии, так как прямосвязанный периклазохромитовый кирпич.
| Наименование | Периклазохромитовый кирпич из частично плавленых порошков периклаза | ||||||||||||
| RS RMGe -12A | RS RMGe -12B | RS RMGe -14A | RS RMGe -14B | RS RMGe -16A | RS RMGe -16B | RS RMGe -18A | RS RMGe -18B | RS RMGe -20A | RS RMGe -20B | RS RM Ge-22 | RS RM Ge-26 | RS RM Ge-30 | |
| MgO , % ≥ | 78 | 75 | 75 | 72 | 72 | 70 | 70 | 68 | 68 | 65 | 65 | 60 | 55 |
| Cr 2 O 3 , % ≥ | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 26 | 30 |
| SiO 2 , % ≤ | 1.5 | 2.0 | 1.5 | 2.0 | 1.5 | 2.0 | 1.5 | 2.0 | 1.5 | 2.0 | 2.0 | 2.0 | 2.0 |
| Кажущаяся пористость, % ≤ | 15 | 16 | 15 | 16 | 15 | 16 | 15 | 16 | 15 | 16 | 16 | 16 | 16 |
| Прочность на сжатие, МПа ≥ | 45 | 40 | 45 | 40 | 45 | 40 | 45 | 40 | 45 | 40 | 45 | 45 | 45 |
| Температура начала размягчения под нагрузкой 0,2Н/мм2, °С ≥ | 1700 | 1650 | 1700 | 1650 | 1700 | 1650 | 1700 | 1650 | 1700 | 1650 | 1700 | 1700 | 1700 |
| Термическое расширение (1400℃), % | 1.4 | -- | --- | --- | 1.5 | -- | -- | -- | 1.6 | -- | -- | 1.7 | -- |
Это повторно спеченные изделия, полно изготовленные из плавленых частиц магнезиально-хрома.
Магниево-алюминиево-хромовый композитный шпинельный кирпич - это новый тип высококачественного композитного материала, разработанный компанией Rongsheng в соответствии с характеристиками печи для испарения цинка. Он не только обладает отличной устойчивостью к истиранию и эрозии, но также имеет хорошую устойчивость к отслаиванию. После использования на Zhuzhou Smelting Co., Ltd., Yunnan Copper Zinc Co., Ltd. и других крупных цинкоплавильных предприятиях, этот вид кирпича имеет очевидные преимущества перед кирпичом из хромового шлака, прямосвязанный периклазохромитовый кирпич, магнезиальным кирпичом и высокоглиноземистым кирпичом, устойчивым к тепловому удару. Это идеальный материал для вышеуказанных печей.
| Наименование | Периклазохромитовый кирпич из плавленых порошков периклаза | Шпинельный кирпич из магниево-алюминиево-хромового композита | ||||||||
| RSRM Ge-12 | RSRM Ge-14 | RSRM Ge-16 | RSRM Ge-18 | RSRM Ge-20 | RSRM Ge-22 | RSRM Ge-26 | RSRM Ge-30 | RSMAC -A | RSMAC -B | |
| MgO , % ≥ | 78 | 75 | 72 | 70 | 68 | 65 | 60 | 55 | 80 | 75 |
| Cr 2 O 3 ,% ≥ | 12 | 14 | 16 | 18 | 20 | 22 | 26 | 30 | 3-5 | 3-5 |
| SiO 2 , % ≤ | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 2.0 | 2.0 | Al2O3 6 | |
| Кажущаяся пористость, % ≤ | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 17 | 18 |
| Прочность на сжатие, МПа ≥ | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 50 | 50 |
| Температура начала размягчения под нагрузкой 0,2Н/мм2, °С ≥ | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1650 |
| Термостойкость ≥ | -- | -- | -- | -- | -- | -- | -- | -- | 100 | 80 |
| Термическое расширение, % | --- | -- | 1.5 | -- | -- | -- | -- | 1.7 | -- | -- |
Основным компонентом этого вида огнеупорного кирпича является Al2O3. Если содержание Al2O3 превышает 90 %, его называют корундовым кирпичом. Из-за различных ресурсов стандарты разных стран не полностью совпадают. Например, в европейских странах на высокоглиноземистые огнеупорные материалы нижний предел содержания Al2O3 составляет 42 %. В Китае, в соответствии с высоким содержанием глинозема в кирпиче, содержание Al2O3 обычно делится на три уровня: Ⅰ - - содержание Al2O3 > 75%; Ⅱ - - содержание Al2O3 60 ~ 75%; Ⅲ - - содержание Al2O3 48 ~ 60%.
Это огнеупорный продукт, изготовленный из SiC и Si и обожженный методом азотирования. Этот продукт впервые появился в конце 1960-х годов и характеризуется использованием Si3N4 в качестве связующего вещества. В основном используется для футеровки алюминиевых электролитических ячеек.
Шамотный кирпич производят на основании специальной огнестойкой глины и шамота. Шамотный кирпич считается самым распространенным огнеупором для кладки печей. Материал устойчив к высоким температурам и не боится контактов со щелочами.
| Наименование | Высокоглинозёмистый кирпич | Высокоглиноземистый кирпич на фосфатной связке | Шамотный кирпич | ||||||||
| RSLZ-75 | RSLZ-65 | RSLZ-55 | RSLZ-48 | PA | RSGH-80 | RSN -1 | RSN -2a | RSN -2b | RSN -3a | RSN -3b | |
| Al 2 O 3 , % ≥ | 75 | 65 | 55 | 48 | 77 | 80 | -- | -- | -- | -- | -- |
| Fe 2 O 3 , % ≤ | 3.2 | 2.0 | -- | -- | -- | -- | -- | ||||
| Кажущаяся пористость, % ≤ | 23 | 23 | 22 | 22 | -- | -- | 22 | 24 | 26 | 24 | 26 |
| Объемная плотность, г/см 3 ≥ | -- | -- | -- | -- | 2.7 | 2.9 | -- | -- | -- | -- | -- |
| Прочность на сжатие, МПа ≥ | -- | -- | -- | -- | 65 | 60 | 60 | 25 | 20 | 20 | 15 |
| Температура начала размягчения под нагрузкой ≥ | 1500 | 1450 | 1420 | 1400 | 1250 | 1460 | 1400 | 1350 | -- | 1320 | -- |
| Термическое расширение, % (1400°С×2ч.) | 1500℃×2ч +0.1～-0.4 | 1500℃×2ч +0.1～-0.4 | 1450℃×2ч +0.1～-0.4 | -- | -- | -- | +0.1 ～-0.4 | +0.1 ～-0.5 | +0.2 ～-0.5 | 1350℃×2ч +0.2～-0.5 | -- |
| Термостойкость, °С ≥ | 1790 | 1790 | 1770 | 1770 | 1780 | 1790 | 1760 | 1740 | 1740 | 1720 | 1720 |
rs-ogneupor@mail.ru
+8613903860375
